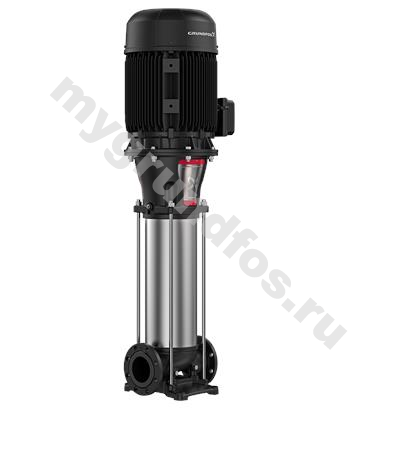

Kit, Chamber stack CRT 4-160/14
Артикул: 415533
1 009 290 ₽ · под заказ
Система управления
| Преобразователь частоты | Отсут. |
|---|
Жидкость
| Рабочая жидкость | Вода |
|---|
| Диапазон температур жидкости | -20 .. 120 °C |
|---|
| Температура перекачиваемой жидкости | 20 °C |
|---|
| Плотность | 998.2 кг/м³ |
|---|
Монтаж
| Максимальная температура окружающей среды | 55 °C |
|---|
| Макс. рабочее давление | 16 бар |
|---|
| Макс. давление при заданной темп-ре | 16 бар / 120 °C |
|---|
| Стандарт трубного присоединения | DIN |
|---|
| Размер всасывающего патрубка | DN 150 |
|---|
| Размер напорного патрубка | DN 150 |
|---|
| Допустимое давление | PN 16 |
|---|
| Размер фланца электродвигателя | FF500 |
|---|
| Код присоединения | F |
|---|
Технические данные
| Скорость насоса, при которой расчитаны его характеристики | 3570 об/м |
|---|
| Номинальный расход | 186 м³/ч |
|---|
| Номинальный напор | 83.4 м |
|---|
| Максимальный напор | 131.2 м |
|---|
| Ступени | 3 |
|---|
| Рабочие колеса | 3 |
|---|
| Число рабочих колес с уменьшенным диаметром | 3 |
|---|
| Исполнение с низким NPSH | Нет |
|---|
| Расположение насоса при монтаже | ВЕРТИКАЛЬН. |
|---|
| Тип установки уплотнения | Одинарное |
|---|
| Первичное уплотнение вала | HQQE |
|---|
| Код торцевого уплотнения вала | HQQE |
|---|
| Сертификаты | CE,EAC,UKCA,SEPRO |
|---|
| Сертифицирован для питьевой воды | ACS |
|---|
| Допуски по рабочим хар-кам | ISO9906:2012 3B |
|---|
| Исполнение насоса | A |
|---|
| Тип исполнения | A |
|---|
| Модель | A |
|---|
| Охлаждение | IC 411 |
|---|
Материалы
| Основание | Высокопрочный чугун с ШГ |
|---|
| Рабочее колесо | Нержавеющая сталь |
|---|
| Рабочее колесо, EN/DIN | EN 1.4301 |
|---|
| Рабочее колесо, AISI/ASTM | AISI 304 |
|---|
| Код материала | A |
|---|
| Код резины | E |
|---|
| Подшипник | WC/WC |
|---|
| Опорный подшипник | Graflon |
|---|
| Материал, сертифицирован по | Европейским стандартам |
|---|
Данные электрооборудования
| Стандарт электродвигателя | IEC |
|---|
| Тип электродвигателя | INNOMOTICS_SIEMENS |
|---|
| Номинальная мощность - P2 | 55 кВт |
|---|
| Энергия (Р2), необходимая для насоса | 55 кВт |
|---|
| Частота питающей сети | 60 Hz |
|---|
| Номинальное напряжение | 3 x 440-480D В |
|---|
| Номинальный ток | 83 A |
|---|
| Пусковой ток | 730 % |
|---|
| Cos фи - характеристика мощности | 0.89 |
|---|
| Номинальная скорость | 3578 об/м |
|---|
| Энергоэффективность | IE3 93,6% |
|---|
| Класс энергоэфф-ти | IE3 / NEMA Premium |
|---|
| Эффективность электродвигателя при полной нагрузке | 93.6 % |
|---|
| Эффективность двигателя при 3/4 нагрузки | 93.4 % |
|---|
| Эффективность электродвигателя при 1/2 нагрузки | 92.3 % |
|---|
| Количество полюсов | 2 |
|---|
| Степень защиты (IEC 34-5) | IP55 |
|---|
| Класс изоляции (IEC 85) | F |
|---|
| Встроенная защита электродвигателя | PTC |
|---|
| Номер электродвигателя | 81U15338 |
|---|
Другое
| Положение клеммной коробки | 6 |
|---|
| Минимальный индекс эффективности, MEI ≥ | 0.70 |
|---|
| Вес(Нетто) | 622 кг |
|---|
| Вес(Брутто) | 766 кг |
|---|
| Объем поставки | 2.04 м³ |
|---|
| Разгрузочная гидропята | Нет |
|---|
Товар
| Наименование продукта | CR 155-3-3 A-F-A-E-HQQE |
|---|
| № продукта | 99143492 |
|---|
| EAN код | 5712607557300 |
|---|
