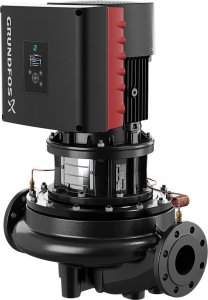

Одноступенчатый насос Grundfos TPE 80-240/2-S-A-F-A-BQQE 3X400 50HZ
Артикул: 99114720 · Серия: TPE Series 2000, TPE3
648 415 ₽ · под заказ
TPE 80-240/2 S-A-F-A-BQQE-LWB
Система управления
| Преобразователь частоты | Встроен. |
|---|
| Функциональный модуль | FM300 - Advanced (Расширенный) |
|---|
| Панель управления | HMI300 - улучшеный |
|---|
Жидкость
| Макс.температура жидкости | 120 °C |
|---|
Монтаж
| Макс. температура окр. среды | 50 °C |
|---|
| Максимальное рабочее давление | 16 бар |
|---|
| p высок.темпер. | 16 / 120 бар / °C |
|---|
| Тип соединения | DIN |
|---|
| Код присоединения | F |
|---|
| Рабочее давление | PN 16 |
|---|
| Размер присоединения | DN 80 |
|---|
| Монтажная длина l. | 360 мм |
|---|
Технические данные
| Максимальный напор | 24 м |
|---|
| Номинальный напор | 20.2 м |
|---|
| Номинальный расход | 68 м³/ч |
|---|
| Допуски по рабочим хар-кам | ISO9906:2012 3B2 |
|---|
| Тип исполнения | A |
|---|
| Скорость насоса, при которой расчитаны его характеристики | 2920 об/м |
|---|
| Действующее рабочее колесо | 135 мм |
|---|
Материалы
| Корпус насоса | ASTM class 35 |
|---|
| Рабочее колесо, AISI/ASTM | ASTM class 30 |
|---|
| Рабочее колесо, EN/DIN | EN-GJL-200 |
|---|
| Рабочее колесо | Чугун |
|---|
| Код материала | A |
|---|
| Материал корпуса насоcа | EN-GJL-250 |
|---|
| Уплотнение вала | BQQE |
|---|
Данные электрооборудования
| Степень защиты (IEC 34-5) | IP55 |
|---|
| Частота питающей сети | 50 / 60 Hz |
|---|
| Номинальный ток | 10.3-8.20 A |
|---|
| IE Эфф. класс | IE5 |
|---|
| Номинальное напряжение | 380-500 В |
|---|
| Номер электродвигателя | 98971271 |
|---|
| Номинальная мощность - P2 | 5.5 кВт |
|---|
| Номинальная скорость | 360-4000 об/м |
|---|
| Cos фи - характеристика мощности | 0.92-0.88 |
|---|
| Класс изоляции | F |
|---|
| Количество полюсов | 2 |
|---|
| Эффективность электродвигателя при полной нагрузке | 92.7 % |
|---|
| Тип электродвигателя | 132SE |
|---|
| Защита электродвигателя | Электронная |
|---|
| Фланец электродвигателя | FF265 |
|---|
Другое
| Объем поставки | 0.39 м³ |
|---|
| Вес(Брутто) | 106 кг |
|---|
| Минимальный индекс эффективности, MEI ≥ | 0.69 |
|---|
| Вес(Нетто) | 87.1 кг |
|---|
Товар
| EAN код | 5712607034641 |
|---|
| Наименование продукции | TPE 80-240/2 |
|---|
