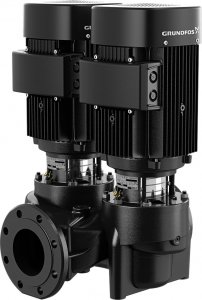

TPD 40-90/4 A-F-A-BQBE-CW3 Одноступенчатый, без соединительной муфты, центробежный свсасывающим ивыпускным патрубками наодной линии. Сдвоенный насос спроектирован сдвумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т. е. головную часть (электродвигатель, голову насоса ирабочее колесо) можно демонтировать для обслуживания или ремонта втовремя, как корпус насоса остается натрубопроводе. Уплотнения вала соответствуютEN 12756. Подсоединение ктрубопроводу спомощью фланцевPN 16 DIN (EN1092-2 иISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем свентиляторным охлаждением.
Система управления
Преобразователь частоты
Отсут.
Жидкость
Макс.температура жидкости
140 °C
Монтаж
Макс. температура окр. среды
40 °C
Максимальное рабочее давление
16 бар
p высок.темпер.
16 / 140 бар / °C
Тип соединения
DIN
Код присоединения
F
Рабочее давление
PN 16
Размер присоединения
DN 40
Монтажная длина l.
320 мм
Технические данные
Максимальный напор
9 м
Номинальный напор
5.11 м
Номинальный расход
6.01 м³/ч
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Тип исполнения
A
Скорость насоса, при которой расчитаны его характеристики
1400 об/м
Действующее рабочее колесо
145 мм
Материалы
Корпус насоса
Чугун
Рабочее колесо, AISI/ASTM
AISI 304
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо
Нержавеющая сталь
Код материала
A
Материал корпуса насоcа
EN-GJL-250
Уплотнение вала
BQBE
Данные электрооборудования
Степень защиты (IEC 34-5)
55 Dust/Jetting
Частота питающей сети
50 Hz
Номинальный ток
1,30-1,42/0,75-0,82 A
IE Эфф. класс
IE2
Номинальное напряжение
220-240D/380-415Y В
Номер электродвигателя
99928151
Номинальная мощность - P2
0.25 кВт
Пусковой ток
410 %
Номинальная скорость
1410-1430 об/м
Cos фи - характеристика мощности
0.73-0.64
Класс изоляции
F
Эффективность электродвигателя при 1/2 нагрузки
68.3-60.0 %
Количество полюсов
4
Эффективность электродвигателя при полной нагрузке
