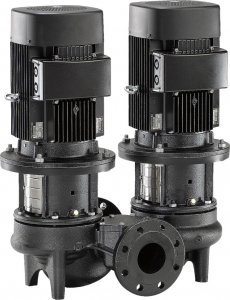

Одноступенчатый насос Grundfos TPD 150-110/6 A F A BQQE
Артикул: 96110024 · Серия: TPD
1 171 954 ₽ · под заказ
TPD 150-110/6 A-F-A-BQQE-LW5 Одноступенчатый, без соединительной муфты, центробежный свсасывающим ивыпускным патрубками наодной линии. Сдвоенный насос спроектирован сдвумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т. е. головную часть (электродвигатель, голову насоса ирабочее колесо) можно демонтировать для обслуживания или ремонта втовремя, как корпус насоса остается натрубопроводе. Уплотнения вала соответствуютEN 12756. Подсоединение ктрубопроводу спомощью фланцевPN 16 DIN (EN1092-2 иISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем свентиляторным охлаждением.
Система управления
Преобразователь частоты
Отсут.
Жидкость
Макс.температура жидкости
120 °C
Монтаж
Макс. температура окр. среды
55 °C
Максимальное рабочее давление
16 бар
p высок.темпер.
16 / 120 бар / °C
Тип соединения
DIN
Код присоединения
F
Рабочее давление
PN 16
Размер присоединения
DN 150
Монтажная длина l.
800 мм
Технические данные
Максимальный напор
11 м
Номинальный напор
8.14 м
Номинальный расход
160 м³/ч
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Тип исполнения
A
Скорость насоса, при которой расчитаны его характеристики
970 об/м
Действующее рабочее колесо
259 мм
Материалы
Корпус насоса
ASTM class 35
Рабочее колесо, AISI/ASTM
ASTM class 30
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо
Чугун
Код материала
A
Материал корпуса насоcа
EN-GJL-250
Уплотнение вала
BQQE
Данные электрооборудования
Степень защиты (IEC 34-5)
IP55
Частота питающей сети
50 Hz
Номинальный ток
12.5/7.3 A
IE Эфф. класс
IE3
Номинальное напряжение
380-420D/660-725Y В
Номер электродвигателя
83W15217
Номинальная мощность - P2
5.5 кВт
Пусковой ток
680-680 %
Номинальная скорость
975 об/м
Cos фи - характеристика мощности
0.72
Класс изоляции
F
Эффективность электродвигателя при 1/2 нагрузки
86.9-86.9 %
Количество полюсов
6
Эффективность электродвигателя при полной нагрузке
