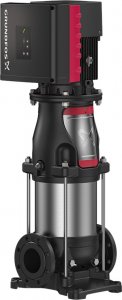

Вертикальный многоступенчатый центробежный насос Grundfos CRE125-1 A-F-A-E-HQQE 380-480 60 HZ
Артикул: 99264394 · Серия: CRE 125
1 631 827 ₽ · под заказ
CRE 125-1 A-F-A-E-HQQE
Система управления
| Преобразователь частоты | Встроен. |
|---|
| Датчик давления | Н |
|---|
| Функциональный модуль | РАСШИРЕННЫЙ I/O |
|---|
Жидкость
| Макс.температура жидкости | 120 °C |
|---|
Монтаж
| Макс. температура окр. среды | 40 °C |
|---|
| Максимальное рабочее давление | 16 бар |
|---|
| Выход насоса | DN 150 |
|---|
| Вход насоса | DN 150 |
|---|
| Тип соединения | DIN |
|---|
| Код присоединения | F |
|---|
| Рабочее давление | PN 16 |
|---|
| давл. при темпер. | 16 / 120 бар / °C |
|---|
Технические данные
| Максимальный напор | 50.8 м |
|---|
| Номинальный напор | 36.9 м |
|---|
| Номинальный расход | 150 м³/ч |
|---|
| Модель | A |
|---|
| Допуски по рабочим хар-кам | ISO9906:2012 3B |
|---|
| Тип исполнения | A |
|---|
| Сертификаты | ACS |
|---|
| Рабочие колеса | 1 |
|---|
| Скорость насоса, при которой расчитаны его характеристики | 3565 об/м |
|---|
| Тип монтажа | ВЕРТИКАЛЬН. |
|---|
| Исполнение с низким NPSH | Нет |
|---|
Материалы
| Код резины | E |
|---|
| Рабочее колесо, AISI/ASTM | AISI 304 |
|---|
| Рабочее колесо, EN/DIN | EN 1.4301 |
|---|
| Рабочее колесо | Нержавеющая сталь |
|---|
| Код материала | A |
|---|
| Основание | EN 1563 EN-GJS-500-7 |
|---|
| Подшипник | WC/WC |
|---|
| Опорный подшипник | Graflon |
|---|
| Сертифиц.материал | Европейским стандартам |
|---|
| Уплотнение вала | HQQE |
|---|
Данные электрооборудования
| Степень защиты (IEC 34-5) | IP55 |
|---|
| Частота питающей сети | 50 / 60 Hz |
|---|
| Номинальный ток | 43.5-35.0 A |
|---|
| IE Эфф. класс | IE3 |
|---|
| Номинальное напряжение | 380-480 В |
|---|
| Номер электродвигателя | 85901027 |
|---|
| Номинальная мощность - P2 | 22 кВт |
|---|
| Номинальная скорость | 480-3540 об/м |
|---|
| Cos фи - характеристика мощности | 0.91-0.90 |
|---|
| Класс изоляции | F |
|---|
| Стандарт электродвигателя | IEC |
|---|
| Количество полюсов | 2 |
|---|
| Эффективность электродвигателя при полной нагрузке | 92.7 % |
|---|
| Тип электродвигателя | 180MB |
|---|
| Защита электродвигателя | Да |
|---|
| Энергия (Р2), необходимая для насоса | 22 кВт |
|---|
| Типоразмер электродвигателя | Эл-тель стандартного типоразмера |
|---|
| Фланец электродвигателя | FF300 |
|---|
Другое
| Объем поставки | 1.14 м³ |
|---|
| Вес(Брутто) | 367 кг |
|---|
| Минимальный индекс эффективности, MEI ≥ | 0.7 |
|---|
| Вес(Нетто) | 303 кг |
|---|
| Положение коробки выводов | 6 |
|---|
| Разгрузочная гидропята | Нет |
|---|
Товар
| EAN код | 5713826223670 |
|---|
| Наименование продукции | CRE 125-1 |
|---|
Документация
- CR, CRI, CRN, CRE, CRIE, CRNE (RU/KZ/KG/AM version) (PIOI) (2021-04-26)
- CRE, CRIE, CRNE, CRTE, MTRE, CME (свыше 11 кВт) (RU/KZ version) (PIOI) (2016-12-07)
- CRE, CRIE, CRNE, CRTE, MTRE, CME до 11 кВт (RU/KZ version) (PIOI) (2016-10-07)
- CRE, CRIE, CRNE, CRTE, SPKE, MTRE, CME, BMS hp, MGE 15-22 kW (I & O instructions) (2022-05-17)
- CRE, CRIE, CRNE, MTRE, CME (Installation and operating instructions) (2013-04-03)
- CRE, CRIE, CRNE, SPKE, MTRE, BMS - E-pumps with MGE Model K motor (Installation and operating instructions) (2023-06-06)
- CRE, CRIE, CRNE, SPKE, MTRE, BMS - E-pumps with MGE Model K motor (Safety instructions) (2023-06-06)
- CRE, CRIE, CRNE, SPKE, MTRE, MTHE, CME 0.37-11 kW (I & O instructions) (2022-11-24)
- REMOVAL OF TRANSPORT BRACKET and mounting of MOTOR (Quick Guide) (2018-05-03)
- ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ ТЕХНИЧЕСКОЙ ВОДЫ (Брошюра о продукте) (2020-05-29)
