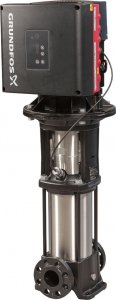

Вертикальный многоступенчатый центробежный насос Grundfos CRE10-05 AN-FJ-A-E-HQQE 3x380-500 60 HZ
Артикул: 99071459 · Серия: CRE 10
392 360 ₽ · под заказ
CRE 10-5 N-FJ-A-E-HQQE
Система управления
| Преобразователь частоты | Встроен. |
|---|
| Датчик давления | Да |
|---|
| Функциональный модуль | FM300 - Advanced (Расширенный) |
|---|
| Панель управления | Стандарт |
|---|
Жидкость
| Макс.температура жидкости | 120 °C |
|---|
Монтаж
| Макс. температура окр. среды | 50 °C |
|---|
| Максимальное рабочее давление | 16 бар |
|---|
| p высок.темпер. | 16 / 120 бар / °C |
|---|
| Выход насоса | DN 40 |
|---|
| Вход насоса | DN 40 |
|---|
| p низк.темпер. | 16 / -20 бар / °C |
|---|
| Тип соединения | DIN / JIS |
|---|
| Код присоединения | FJ |
|---|
| Рабочее давление | PN 25 |
|---|
| Класс фланца на входе | 300 lb |
|---|
Технические данные
| Максимальный напор | 73.8 м |
|---|
| Номинальный напор | 58.5 м |
|---|
| Номинальный расход | 12.1 м³/ч |
|---|
| Ступени | 5 |
|---|
| Модель | A |
|---|
| Допуски по рабочим хар-кам | ISO9906:2012 3B |
|---|
| Тип исполнения | Нет |
|---|
| Сертификаты | WRAS,ACS |
|---|
| Рабочие колеса | 5 |
|---|
| Скорость насоса, при которой расчитаны его характеристики | 3514 об/м |
|---|
| Тип монтажа | ВЕРТИКАЛЬН. |
|---|
| Исполнение с низким NPSH | Нет |
|---|
Материалы
| Код резины | E |
|---|
| Рабочее колесо, AISI/ASTM | AISI 304 |
|---|
| Рабочее колесо, EN/DIN | EN 1.4301 |
|---|
| Рабочее колесо | Нержавеющая сталь |
|---|
| Код материала | A |
|---|
| Основание | EN 1561 EN-GJL-200 |
|---|
| Подшипник | SIC |
|---|
| Уплотнение вала | Одинарное |
|---|
Данные электрооборудования
| Степень защиты (IEC 34-5) | IP55 |
|---|
| Частота питающей сети | 50 / 60 Hz |
|---|
| Номинальный ток | 5.80-4.80 A |
|---|
| IE Эфф. класс | IE5 |
|---|
| Номинальное напряжение | 380-500 В |
|---|
| Номер электродвигателя | 98971049 |
|---|
| Номинальная мощность - P2 | 3 кВт |
|---|
| Номинальная скорость | 360-4000 об/м |
|---|
| Cos фи - характеристика мощности | 0.91-0.86 |
|---|
| Класс изоляции | F |
|---|
| Стандарт электродвигателя | IEC |
|---|
| Эффективность электродвигателя при полной нагрузке | 90.7 % |
|---|
| Тип электродвигателя | 100LA |
|---|
| Защита электродвигателя | Электронная |
|---|
| Энергия (Р2), необходимая для насоса | 3 кВт |
|---|
| Типоразмер электродвигателя | Эл-тель стандартного типоразмера |
|---|
| Фланец электродвигателя | FT130 |
|---|
Другое
| Объем поставки | 0.37 м³ |
|---|
| Вес(Брутто) | 85 кг |
|---|
| Минимальный индекс эффективности, MEI ≥ | 0.7 |
|---|
| Вес(Нетто) | 57 кг |
|---|
| Положение коробки выводов | 6 |
|---|
Товар
| EAN код | 5712606191765 |
|---|
| Наименование продукции | CRE 10-5 |
|---|
Документация
- CR, CRI, CRN, CRE, CRIE, CRNE (RU/KZ/KG/AM version) (PIOI) (2021-04-26)
- CRE, CRIE, CRNE, CRTE, MTRE, CME (свыше 11 кВт) (RU/KZ version) (PIOI) (2016-12-07)
- CRE, CRIE, CRNE, CRTE, MTRE, CME до 11 кВт (RU/KZ version) (PIOI) (2016-10-07)
- CRE, CRIE, CRNE, CRTE, SPKE, MTRE, CME, BMS hp, MGE 15-22 kW (I & O instructions) (2022-05-17)
- CRE, CRIE, CRNE, MTRE, CME (Installation and operating instructions) (2013-04-03)
- CRE, CRIE, CRNE, SPKE, MTRE, BMS - E-pumps with MGE Model K motor (Installation and operating instructions) (2023-06-06)
- CRE, CRIE, CRNE, SPKE, MTRE, BMS - E-pumps with MGE Model K motor (Safety instructions) (2023-06-06)
- CRE, CRIE, CRNE, SPKE, MTRE, MTHE, CME 0.37-11 kW (I & O instructions) (2022-11-24)
- CRE, CRIE, CRNE, SPKE, MTRE, MTHE, CME, MGE 71-160 (Safety instructions) (2022-11-11)
- ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ ТЕХНИЧЕСКОЙ ВОДЫ (Брошюра о продукте) (2020-05-29)
