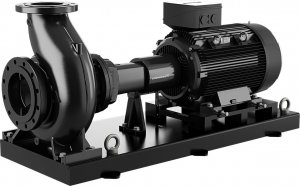

Консольный одноступенчатый насос Grundfos NK32-250/244A2F2AE-SBAQE

Артикул: 97831509 · Серия: NK

671 596 ₽ · под заказ

Консольный одноступенчатый насос Grundfos NK32-250/244A2F2AE-SBAQE
NK32-250/244 AA2F2AESBAQENW1 Несамовсасывающий, одноступенчатый, центробежный, насос соспиральной направляющей камерой разработан всоответствии сISO 5199, при этом его размер иноминальная мощность соответствуютEN 733. Фланцы— PN16 сразмерами всоответствии сEN 1092-2. Насос оборудован осевым всасывающим, радиальным выходным патрубками игоризонтальным валом. Онимеет конструкцию сразборной муфтой, что обеспечивает демонтаж муфты, кронштейна подшипника ирабочего колеса, недемонтируя электродвигатель, корпус насоса или трубную обвязку. Несбалансированное резиновое сильфонное уплотнение всоответствии сDINEN 12756. Насос оснащен асинхронным электродвигателем своздушным охлаждением, скреплением налапах. Насос иэлектродвигатель поставляются смонтированными наобщей плите-основании.

Система управления

Преобразователь частотыОтсут.
Датчик давленияН

Жидкость

Макс.температура жидкости120 °C

Монтаж

Макс. температура окр. среды60 °C
Максимальное рабочее давление16 бар
Стандарт присоединенияEN 1092-2
Выход насосаDN 32
Вход насосаDN 50
Код присоединенияF
Рама-основаниеEN/ISO
Рабочее давлениеPN 16
Коннекторный выходDIN
ЦементированиеНет
Тип муфтыУпругая с проставкой
Коннекторный входDIN

Технические данные

Номинальный напор66 м
Номинальный расход25.29 м³/ч
Допуски по рабочим хар-камISO9906:2012 3B
Тип исполненияA2
Скорость насоса, при которой расчитаны его характеристики2945 об/м
Действующее рабочее колесо244 мм
Номинальный диаметр рабочего колеса, мм250
Конструкция подшипникаСтандарт.
Механическое уплотнениеSingle
Диаметр вала24 мм
Насос с электродвигателемДа

Материалы

Корпус насосаASTM class 35
Код резиныE
Рабочее колесо, AISI/ASTMASTM class 30
Рабочее колесо, EN/DINEN-GJL-200
Рабочее колесоЧугун
Код материалаA
Материал корпуса насоcаEN-GJL-250
Изнашиваемое кольцоЛатунь
ВалStainless steel
Внутреннее покрытиеокраска методом катодного электроосаждения
Уплотнение валаBAQE

Данные электрооборудования

Степень защиты (IEC 34-5)55 Dust/Jetting
Частота питающей сети50 Hz
Номинальный ток20,8-19,8/12,0-11,8 A
IE Эфф. классIE3
Номинальное напряжение380-415D/660-690Y В
Номер электродвигателя87420024
Номинальная мощность - P211 кВт
Пусковой ток660-780 %
Номинальная скорость2940-2950 об/м
Cos фи - характеристика мощности0.88-0.84
Класс изоляцииF
Степень защиты6
Эффективность электродвигателя при 1/2 нагрузки91.3-91.2 %
Количество полюсов2
Эффективность электродвигателя при полной нагрузке91.2-91.2 %
Тип подшипникаСтальной подшипник
Эффективность двигателя при 3/4 нагрузки91.8-91.8 %
Тип электродвигателя160MB
Защита электродвигателяPTC

Другое

Объем поставки0.495 м³
Вес(Брутто)245 кг
Минимальный индекс эффективности, MEI ≥0.65
Вес(Нетто)230 кг

Товар

EAN код5710625418306
Наименование продукцииNK 32-250/244
