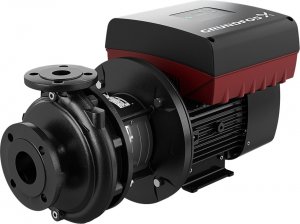

Консольно-моноблочный одноступенчатый насос Grundfos NBE 40-250/255 A-F-A BAQE
Артикул: 96539025 · Серия: NBE
1 391 475 ₽ · под заказ
NBE 40-250/255 AAF2AESBAQEQWB
Система управления
| Преобразователь частоты | Встроен. |
|---|
| Датчик давления | Н |
|---|
| Функциональный модуль | FM310 - Advanced |
|---|
| Панель управления | HMI300 - улучшеный |
|---|
Жидкость
| Макс.температура жидкости | 120 °C |
|---|
Монтаж
| Макс. температура окр. среды | 50 °C |
|---|
| Максимальное рабочее давление | 16 бар |
|---|
| Стандарт присоединения | EN 1092-2 |
|---|
| Выход насоса | DN 40 |
|---|
| Вход насоса | DN 65 |
|---|
| Код присоединения | F2 |
|---|
| Рабочее давление | PN 16 |
|---|
| Смазка подшипника | Смазка |
|---|
| Опорный блок | Нет |
|---|
| Насос на лапах | Нет |
|---|
Технические данные
| Номинальный напор | 75.64 м |
|---|
| Номинальный расход | 64.29 м³/ч |
|---|
| Допуски по рабочим хар-кам | ISO9906:2012 3B |
|---|
| Тип исполнения | A |
|---|
| Скорость насоса, при которой расчитаны его характеристики | 2895 об/м |
|---|
| Действующее рабочее колесо | 255 мм |
|---|
| Номинальный диаметр рабочего колеса, мм | 250 |
|---|
| Конструкция подшипника | Стандарт. |
|---|
| Диаметр вала | 24 мм |
|---|
Материалы
| Корпус насоса | ASTM class 35 |
|---|
| Код резины | E |
|---|
| Рабочее колесо, AISI/ASTM | ASTM class 30 |
|---|
| Рабочее колесо, EN/DIN | EN-GJL-200 |
|---|
| Рабочее колесо | Чугун |
|---|
| Код материала | A |
|---|
| Материал корпуса насоcа | EN-GJL-250 |
|---|
| Изнашиваемое кольцо | Латунь |
|---|
| Вал | AISI 304 |
|---|
| Внутреннее покрытие | окраска методом катодного электроосаждения |
|---|
| Уплотнение вала | Одинарное |
|---|
Данные электрооборудования
| Степень защиты (IEC 34-5) | IP55 |
|---|
| Частота питающей сети | 50 Hz |
|---|
| Номинальный ток | 39.2-31.5 A |
|---|
| IE Эфф. класс | IE5 |
|---|
| Номинальное напряжение | 380-480 В |
|---|
| Номер электродвигателя | 92875532 |
|---|
| Номинальная мощность - P2 | 22 кВт |
|---|
| Номинальная скорость | 360-4000 об/м |
|---|
| Cos фи - характеристика мощности | 0.94-0.93 |
|---|
| Класс изоляции | F |
|---|
| Количество полюсов | 2 |
|---|
| Эффективность электродвигателя при полной нагрузке | 92.9 % |
|---|
| Тип подшипника | Стальной подшипник |
|---|
| Защита электродвигателя | Электронная |
|---|
| Монтажн. обозначение по IEC 34-7 | IM B35 |
|---|
Другое
| Объем поставки | 0.707 м³ |
|---|
| Вес(Брутто) | 185 кг |
|---|
| Минимальный индекс эффективности, MEI ≥ | 0.7 |
|---|
| Вес(Нетто) | 161 кг |
|---|
Товар
| EAN код | 5700397657669 |
|---|
| Наименование продукции | NBE 40-250/255 |
|---|
