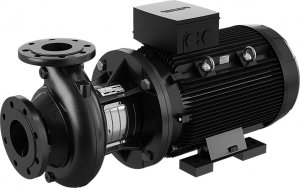

Консольно-моноблочный одноступенчатый насос Grundfos NB50-250/205 AAF2AESBAQEOW1

Артикул: 98305112 · Серия: NB

538 280 ₽ · под заказ

Консольно-моноблочный одноступенчатый насос Grundfos NB50-250/205 AAF2AESBAQEOW1
NB50-250/205 AAF2AESBAQEOW1 Несамовсасывающий, одноступенчатый, центробежный, насос соспиральной направляющей камерой разработан всоответствии сISO 5199, при этом его размер иноминальная мощность соответствуютEN 733 (10 бар). Фланцы— PN16 сразмерами всоответствии сEN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал иконструкцию сосъёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки ирабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение всоответствии сDINEN 12756. Насос напрямую соединён сасинхронным электродвигателем своздушным охлаждением.

Система управления

Преобразователь частотыОтсут.
Датчик давленияН

Жидкость

Макс.температура жидкости120 °C

Монтаж

Макс. температура окр. среды55 °C
Максимальное рабочее давление16 бар
Стандарт присоединенияEN 1092-2
Выход насосаDN 50
Вход насосаDN 65
Код присоединенияF2
Рабочее давлениеPN 16
Смазка подшипникаСмазка
Опорный блокНет
Насос на лапахНет

Технические данные

Номинальный напор47.92 м
Номинальный расход71.14 м³/ч
Допуски по рабочим хар-камISO9906:2012 3B
Тип исполненияA
Скорость насоса, при которой расчитаны его характеристики2960 об/м
Действующее рабочее колесо205 мм
Номинальный диаметр рабочего колеса, мм250
Конструкция подшипникаСтандарт.
Диаметр вала24 мм

Материалы

Корпус насосаASTM class 35
Код резиныE
Рабочее колесо, AISI/ASTMASTM class 30
Рабочее колесо, EN/DINEN-GJL-200
Рабочее колесоЧугун
Код материалаA
Материал корпуса насоcаEN-GJL-250
Изнашиваемое кольцоЛатунь
ВалAISI 304
Внутреннее покрытиеокраска методом катодного электроосаждения
Уплотнение валаBAQE

Данные электрооборудования

Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
Номинальный ток27/15.7 A
IE Эфф. классIE3
Номинальное напряжение380-420D/660-725Y В
Номер электродвигателя99032131
Номинальная мощность - P215 кВт
Пусковой ток880-880 %
Номинальная скорость2960 об/м
Cos фи - характеристика мощности0.87
Класс изоляцииF
Эффективность электродвигателя при 1/2 нагрузки90.5-90.5 %
Количество полюсов2
Эффективность электродвигателя при полной нагрузке91.9-91.9 %
Тип подшипникаСтальной подшипник
Эффективность двигателя при 3/4 нагрузки91.8-91.8 %
ЭффективностьIE3 91,9%
Тип электродвигателяSIEMENS
Защита электродвигателяPTC
Монтажн. обозначение по IEC 34-7IM B35

Другое

Объем поставки0.707 м³
Вес(Брутто)170 кг
Минимальный индекс эффективности, MEI ≥0.67
Вес(Нетто)145 кг

Товар

EAN код5711492777992
Наименование продукцииNB 50-250/205
