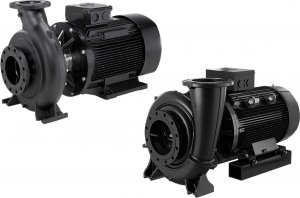

Консольно-моноблочный одноступенчатый насос Grundfos NB40-200/206 AAF2AESBAQENW1

Артикул: 98305092 · Серия: NB

444 490 ₽ · под заказ

Консольно-моноблочный одноступенчатый насос Grundfos NB40-200/206 AAF2AESBAQENW1
NB40-200/206 AAF2AESBAQENW1 Несамовсасывающий, одноступенчатый, центробежный, насос соспиральной направляющей камерой разработан всоответствии сISO 5199, при этом его размер иноминальная мощность соответствуютEN 733 (10 бар). Фланцы— PN16 сразмерами всоответствии сEN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал иконструкцию сосъёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки ирабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение всоответствии сDINEN 12756. Насос напрямую соединён сасинхронным электродвигателем своздушным охлаждением.

Система управления

Преобразователь частотыОтсут.
Датчик давленияН

Жидкость

Макс.температура жидкости120 °C

Монтаж

Макс. температура окр. среды55 °C
Максимальное рабочее давление16 бар
Стандарт присоединенияEN 1092-2
Выход насосаDN 40
Вход насосаDN 65
Код присоединенияF2
Рабочее давлениеPN 16
Смазка подшипникаСмазка
Опорный блокНет
Насос на лапахНет

Технические данные

Номинальный напор45.48 м
Номинальный расход56.04 м³/ч
Допуски по рабочим хар-камISO9906:2012 3B
Тип исполненияA
Скорость насоса, при которой расчитаны его характеристики2955 об/м
Действующее рабочее колесо206 мм
Номинальный диаметр рабочего колеса, мм200
Конструкция подшипникаСтандарт.
Диаметр вала24 мм

Материалы

Корпус насосаЧугун
Код резиныE
Рабочее колесо, AISI/ASTMASTM class 30
Рабочее колесо, EN/DINEN-GJL-200
Рабочее колесоЧугун
Код материалаA
Материал корпуса насоcаEN-GJL-250
Изнашиваемое кольцоЛатунь
ВалAISI 304
Внутреннее покрытиеокраска методом катодного электроосаждения
Уплотнение валаBAQE

Данные электрооборудования

Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
Номинальный ток19.6/11.3 A
IE Эфф. классIE3
Номинальное напряжение380-420D/660-725Y В
Номер электродвигателя99052246
Номинальная мощность - P211 кВт
Пусковой ток790-790 %
Номинальная скорость2955 об/м
Cos фи - характеристика мощности0.89
Класс изоляцииF
Эффективность электродвигателя при 1/2 нагрузки89.5-89.5 %
Количество полюсов2
Эффективность электродвигателя при полной нагрузке91.2-91.2 %
Тип подшипникаСтальной подшипник
Эффективность двигателя при 3/4 нагрузки91.0-91.0 %
ЭффективностьIE3 91,2%
Тип электродвигателяSIEMENS
Защита электродвигателяPTC
Монтажн. обозначение по IEC 34-7IM B35

Другое

Объем поставки0.707 м³
Вес(Брутто)156 кг
Минимальный индекс эффективности, MEI ≥0.65
Вес(Нетто)131 кг

Товар

EAN код5711492777794
Наименование продукцииNB 40-200/206
